AUDIO AMP CO JTM45

One of the most musical circuit designs/amplifier designs ever built. The 30W version runs approx. 40V lower than the 45W version, this gives a quicker breakup and less clean headroom with a little sweeter tone and more compression. For later breakup and more clean headroom choose the 45W version. Amp works great with all types of guitars and pickups, good pedals and boosters.

I own and use two originals for a very long time now; also I had a lot of other originals and reissues for service, repair and modifications over the last years.

This all and the experience with all those amps lent me to the design of this model with all those added features, a few of them are old now, others were further developed over the years and tweaked to the maximum possible.All those added features are switchable and adjustable and give the user way more control over his personal tone than any other boutique built JTM45 clone or re-built available now. For details of the optional features, please see and check the manual.

Eine der musikalischsten Schaltungen, die je gebaut und entwickelt wurde. Die 30W Version hat eine um ca. 40V niedrigere Betriebsspannung der Endröhren als die 45W Version, dies führt zum schnellerem Umkippen in die Verzerrung, weniger cleanem Headroom und einem etwas süßlicheren Ton mit etwas mehr Kompression. Für ein späteres Umkippen in die Verzerrung mit mehr cleanem Headroom wählen Sie bitte die 45W Version. Beide Modelle arbeiten großartig mit allen Arten von Gitarren, Pickups, guten Pedalen und Boostern.

Ich besitze und benutze seit vielen Jahren zwei Originale, desweiteren hatte ich viele andere Originale und Reissues zum Service, zur Reparatur oder für Modifikationen im Laufe der letzten Jahre.

Dies alles und die Experimente mit all diesen Amps führten zu dem Design dieses Modelles mit all den vielen Features, einige dieser sind schon etwas älter, andere wiederum wurden über die Jahre weiterentwickelt und bis zum Maximum ausgereizt.

All diese hinzugefügten Features sind schaltbar und einstellbar und geben dem Nutzer weit mehr Kontrolle über seinen persönlichen Ton als jeder andere Boutique JTM45 Klon oder derzeitig erhältlicher Nachbauten. Für weitere Details bzgl. aller möglichen Optionen bitte die Bedienungsanleitung lesen!

Specs

  • Circuit: original British circuit from 1962 with improvements
  • Rectifier: GZ34/5AR4

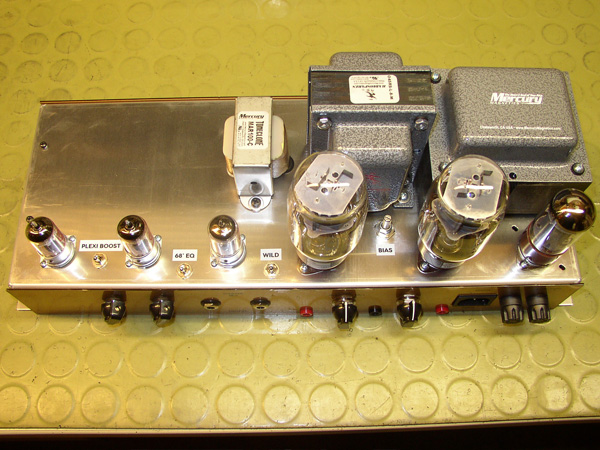

  • Power amp: 2×KT66 or 2×EL34 or 2×6L6 or 2×6CA7 tubes, Class A/B push/pull, 30 or 45W
  • Bias circuit: adjustable negative grid bias
  • Driver/PI stage: ECC803S
  • 1st gain stage: ECC803S
  • 2nd gain stage: ECC803S

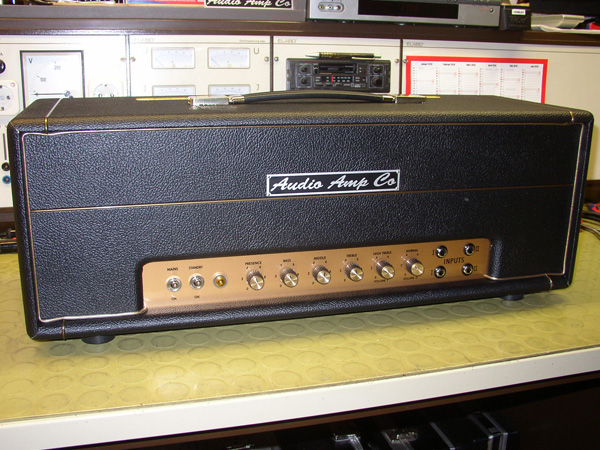

  • Controls: Presence, Bass, Middle, Treble, High Treble Vol., Normal Vol.
  • Inputs: High Treble Volume Hi 1, Lo 2 (-6dB), Normal Volume Hi 1, Lo 2 (-6dB)

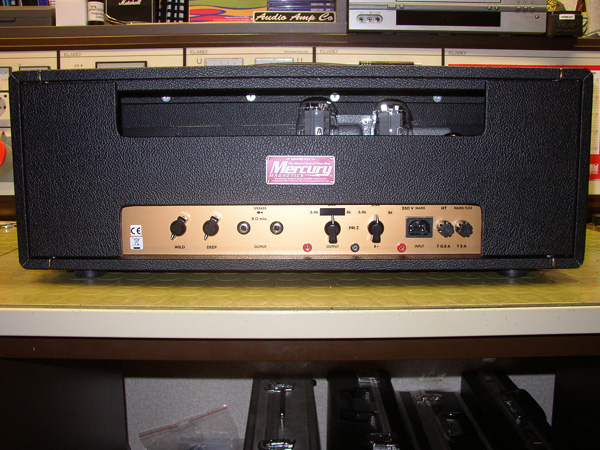

  • Output: two speaker outputs
  • Output Z: 8Ω
  • OT primary Z: switchable between 3,4k or 6,6k or 8k
  • Power: 30 or 45W

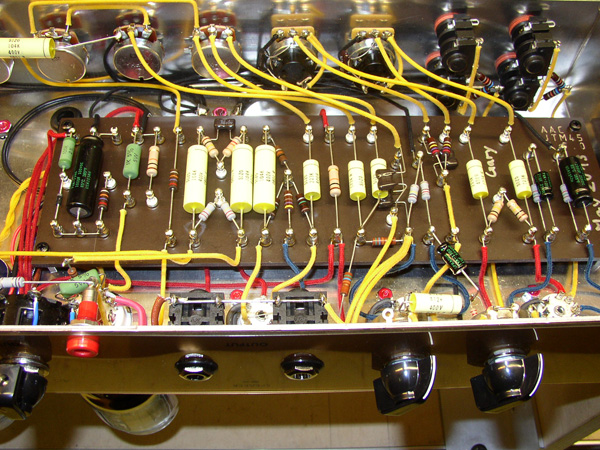

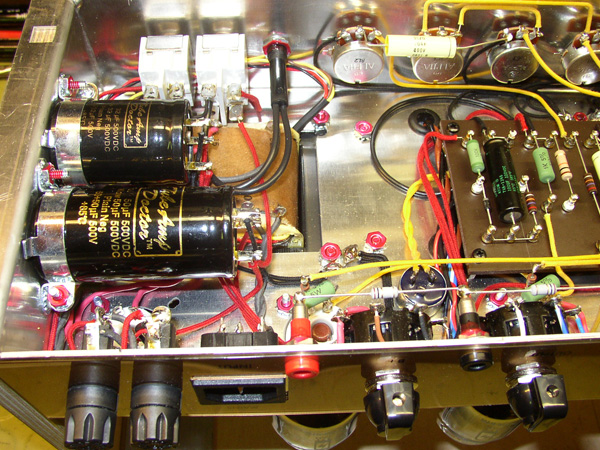

  • Features: aluminium chassis, hand wired, point to point on turret board, Bias test jacks, 4mm banana type, MERCURY MAGNETICS® USA transformers

Options

  • 30 or 45W model (different power/mains transformer)
  • Wild Control (adjustable feedback)
  • Deep Control (adjustable fatness)
  • Wild switch (negative feedback »off«)
  • Plexi Boost switch (frequency depended 3dB gain boost)
  • EQ switch I, treble cap (250pF or 500pF) switchable
  • EQ switch II, EQ slope (33k, 100k or 56k) switchable
  • Push-pull bright switch for both channels
  • SOZO® Vintage coupling caps

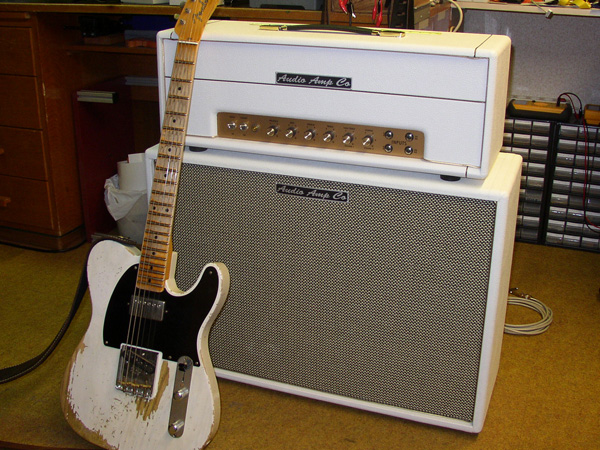

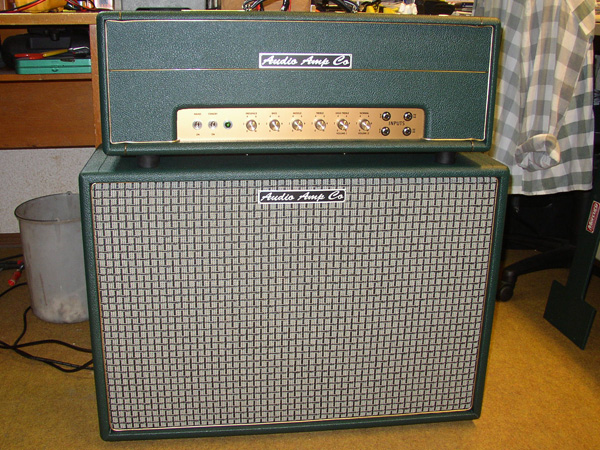

  • Head or 2×12″ Combo
  • Covering, string and piping
  • Colour/shape of control knobs
  • Colour/style of pilot lamp (amber, red or green)
  • Cover
  • Flightcase (6 or 9mm version)
